通用DB9母头
体积小巧
可外接0 ~ 100kHz调制信号
输出缓上升、短路、断路等全面激光二极管保护
广泛适用于科研、通信、医疗、光谱分析、生物工程等领域
产品简介

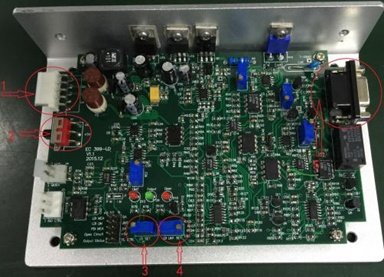

LDC-0020 半导体激光控制器，是一款模块化的小型半导体激光温度控制器，外接精密电阻，独特的跳线设置方式，设置档位250mA， 500mA， 1A， 1.5A， 2A不等，体积小巧方便集成到其他设备中使用。
产品特点
主要应用
半导体激光器的驱动及温度控制
参数
| 电阻（温度）设置及输出 | |||
| 外部设置 | 外接精密电阻设置 | ||
| 内部设置 | 50kΩ多圈电位器 | ||
| 电阻检测电流 | 10μA/100μA | ||
| TE电流极限设置及输出 | |||
| 设置方式 | 跳线 | ||
| 设置档位 | 250mA， 500mA， 1A， 1.5A， 2A | ||
| 设置精度 | ±50mA | ||
| TEC增益 | 1-50，单圈电位器 | ||
| TE 电流输出范围 | -2A to 2A | ||
| 顺从电压 | >5.0V | ||
| 温度控制 | |||
| 内部电阻设置 | 外部电阻设置 | ||
| 稳定性 | ±0.02℃ | ±0.01℃ | |
| 温漂系数 | 0.02℃ /℃ | 0.01℃ /℃ | |
| 采样及输出 | |||
| 电阻采样 | |||
| 采样电流 10μA | 采样电流 100μA | ||
| 传递函数 | 100 kΩ/V | 10 kΩ/V | |
| 采样精度 | ±500Ω | ±50Ω | |
| 输出范围 | 0-5V | 0-5V | |
| TE 电流采样 | |||
| 输出范围 | 0-5V | ||
| 传递函数 | 400 mA/V | ||
| 采样精度 | ±40mA | ||
| 指示灯 | |||
| 输出（需外接 LED)，TEC 开路错误（需外接 LED)，R 开路错误（需外接 LED) | |||
| 常规参数 | |||
| 电源信号 | ±15V，+5V，接线端子/连接器 | ||
| 输出 | DB15 母头 | ||
| 测量/控制信号 | 输出使能信号；输出状态；TEC 开路；R 开路；TE 电流采样；R 采样 | ||
| 测量/控制信号接口 | 接线端子/连接器 | ||
| 电路板尺寸（高*宽*长） | 约 45mm*100mm*150mm | ||
