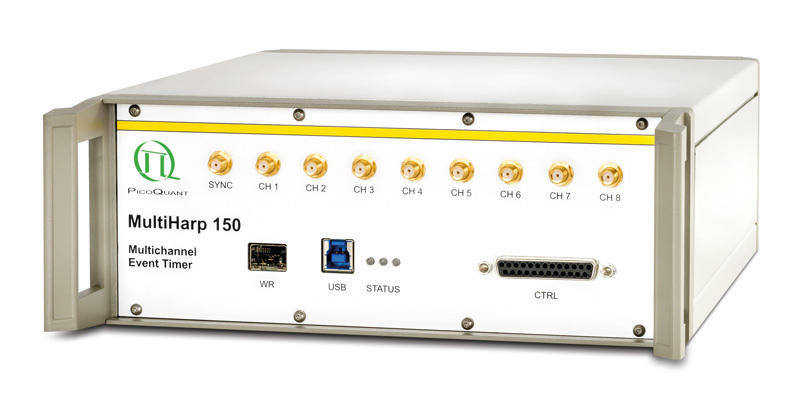

MultiHarp 150 高速多通道符合计数器/时间计时器/TCSPC
MultiHarp150是一款简单易用，即插即拔的多通道事件计时器和事件相关单光子计数器.它的突出特点是可以对外部输入的高速信号进行稳定快速的处理，并通过usb3.0接口传输.MultiHarp150是一款紧凑，功能强劲的高质量设备，它享有5年的质保期。
产品特点：
* NEW：分辨率10ps
* 4/8/16通道可选，带额外同步通道（高达1.2GHz）
* 持续高速数据处理（TTTR模式每秒计数达80MHz，Histogrammer模式每秒计数达180MHz）
* 80ps*小时间分辨率
* 各通道超短死时间（650ps），各通道间无死时间冲突
* USB3.0接口
* 用于外部同步信号或其他事件的marker输入端口
* “白兔（WhiteRabbit）”计时网络
多通道输入，灵活性出色
两个型号的MultiHarp150可以提供4或8个探测通道，各通道同步但保持独立，设备上有一个共用的同步信号通道。所有通道包括同步信号通道都可以作为独立的探测信号通道，比如符合关联和符合计数中。MultiHarp150同时也非常适合使用于多个探测器采用前向start-stop模式做TCSPC，在这里共用的同步通道可用于接收外部激发源的同步信号。
便于高速数据处理的超短死时间
**智慧的计时电路设计利用了时间相关单光子计数在计数率限制下的全部潜能，而不用在时间分辨率上做出妥协。在现有的皮秒脉冲激光器重复频率运转时，650ps的超短死时间允许在每个激发周期内探测到多个光子（需要PMAHybrid系列探测器）。
可调节的各通道时间延迟补偿
每个输入通道都可以进行±100ns时间偏移调整，调整步长为80ps。这极大地减少了实验中对线缆长度更改的要求，无需通过更改线缆长度对实验中通道的时间偏移进行补偿。
时间标签时间分辨模式
时间标签时间分辨（TTTR）模式使MultiHarp150记录每个独立光子的相关时间和通道信息。通过该模式进行测量，可以储存每个光子的数据信息，测量完成后就可以对光子的动态过程进行全面复杂的分析。可以通过实时关联监控计数率达1000000个/秒的FCS实验。此外，MultiHarp150还可以在TTTR模式下被其他硬件（比如扫描台）同步。
“白兔（WhitRabbit）”计时网络
“白兔”是一个基于以太网的完全确定的计时网络，可以长时间提供亚纳秒精度的同步信号。基于WhiteRabbit的接口类型，MultiHarp150可以通过网络使用这种技术
简单易用的软件，支持用户编程
MultiHarp150附带Windows软件包，通过软件可以设置测量参数，结果显示，打开/保存测量参数和曲线，并连续显示重要的测量数据，包括计数率，MAX计数及其位置，峰的宽度等。软件内置一个全面的在线帮助系统使用户可以充分发挥MultiHarp 150的功能，同时为用户提供编程库，包括LabVIEW等。PicoQuant会对软件进行持续更新并拓展更多功能。
MultiHarp 150可以使用不同的测量模式：Integration模式，oscilloscope模式，Time-Tagged Time-Resolved 模式（TTTR，记录每个事件的事件和通道信息），FCS的在线实时关联模式
主要应用：
* 时间分辨荧光或磷光光谱
* 符合相关，光子反聚束（Antibunching）
* 量子光学
* FLIM，FRET，FCS
* 多色寿命成像
* 时间飞行（ToF）测量，激光雷达
* 单分子光谱（SMS）
参数：
型号 | MultiHarp 150p（10ps分辨率） 新款 | MultiHarp 150（80ps分辨率） 旧款 |
输入通道和公共同步通道 | ||
输入通道数 | 4个（MultiHarp 150p 4P）， 8个（MultiHarp 150p 8P）， 或16个（MultiHarp 150p 16P） | 4个（MultiHarp 150 4N）， 8个（MultiHarp 150 8N）， 或16个（MultiHarp 150 16N） |
输入电压范围 （50欧阻抗） | -1200 mV—1200 mV | -1200 mV—1200 mV |
输入电压**值（损伤电压） | ±2500 mV | ±2500 mV |
触发沿 | 上升沿或下降沿（软件设置） | 上升沿或下降沿（软件设置） |
触发脉宽 | >0.4 ns（上升时间**20 ns） | >0.4 ns（上升时间**20 ns） |
events数字转换器 | ||
时间分辨率 | 10ps， 20ps， 40ps……41.94μs | 80ps，160ps，320ps……335.5μs |
电子计时分辨率 | <50 ps rms | <85 ps rms |
死时间 | <650 ps （可调至160ns，步进1 ns) | <650 ps（固定） |
各通道可调延时 | ±100ns，步进10ps | ±100ns，步进80ps |
**同步频率 （周期脉冲序列） | 1.2GHz | 1.2GHz |
直方图（Histogrammer） | ||
计数深度 | 32bit（4 294 967 276 counts） | 32bit（4 294 967 276 counts） |
时间测量窗口 | 655 ns to 2.74 s（2048 events） | 5.24us—21.99s（1024 events） |
**时间通道数 | 65536 | 65536 |
各通道峰值计数率 | 1.5×109counts/s (2048 events) | 1.5×109counts/s（1024 events） |
各通道持续计数总速率 | 180×106counts/s | 180×106counts/s |
TTTR | ||
T2模式分辨率 | 10ps | 80ps |
T3模式分辨率 | 10ps，20ps，40ps……41.9μs | 80ps，160ps，320ps……335.5μs |
FIFO缓存深度 | 134 217 728 events | 134 217 728 events |
各通道峰值计数率 | 1.5×109counts/s (2048 events) | 1.5×109counts/s (1024 events) |
各通道持续计数总速率 | 80×10?counts/s | 80×10?counts/s |
运行条件 | ||
电脑接口 | USB3.0 | USB3.0 |
USB3.0 | 双核CPU以上，至少2GHz，内存4GB以上 | 双核CPU以上，至少2GHz，内存4GB以上 |
运转系统 | Windows 8/10 | Windows 8/10 |
功耗 | 50W | 50W |
